| Technische Daten Raupensteiger Goldlift |
|
|
|---|---|---|
| Bei Korblast (1 Person + Werkzeug) |
120 kg
|
|
| Arbeitshöhe max. |
ca. 14,00 m
|
|
| Plattformhöhe max. |
ca. 12,20 m
|
|
| Seitliche Reichweite |
ca. 7,00 m
|
|
| Arbeitskorb (LxBxH) |
1.40 x 0,70 x 1,10 m
|
|
| Bei Korblast (2 Personen + Werkzeug) |
200 kg
|
|
| Arbeitshöhe max. |
ca. 12,60 m
|
|
| Plattformhöhe max. |
ca. 10,60 m
|
|
| Seitliche Reichweite |
ca. 5,70 m
|
|
| Arbeitskorb (LxBxH) |
1,40 x 0,70 x 1,10 m
|
|
| Gesamtlänge |
ca. 3,98 m
|
|
| Gesamthöhe |
ca. 1,98 m
|
|
| Durchfahrts-Breite min. |
ca. 0,85 m
|
|
| Raupenfahrwerk eingefahren |
ca. 0,78 m
|
|
| Raupenfahrwerk ausgefahren (verbreitert) |
ca. 1,08 m
|
|
| Gewicht Standardausführung |
ca. 1700 kg
|
|
| Max. Flächenpunktdruck auf einer Stütze |
ca. 1,9 daN / cm²
|
|
| Max. Flächendruck auf einer Stütze |
ca. 1330 daN
|
|
| Max. Flächendruck der Raupe |
ca. 1700 daN / 0,50 daN / cm²
|
|
| Abstützflächen (Mitte bis Mitte Abstützteller) |
2,7 m x 2,7 m
|
|
| Abstützteller (Durchmesser) |
300 mm
|
|
| Abstützbar bis Geländeneigung |
ca. 10° / 18 %
|
|
| Bodenfreiheit (Abgestützt) |
0,28 m
|
|
| Drehbereich: Drehturm |
ca. 300 °
|
|
| Antriebsart | Raupe | |
| Fahrgeschwindigkeit | 0 - 1,5 km/h | |
| Steigfähigkeit bis max. | ca. 24° / 43 % | |
| Maximal zulässige Windbelastung | 12,5 m/s | |
| Maximal zulässige Schrägstellung bei Arbeitsbühnenbetrieb | 1 ° | |
| Antriebsaggregat | Standard | |
| Honda GX 270 / 1- Zylinder- Benzinmotor | 9 CV-3000 rpm | |
| Elektromotor | 230 V / 2,2 kW / 13,5 Ah /Nennwert |

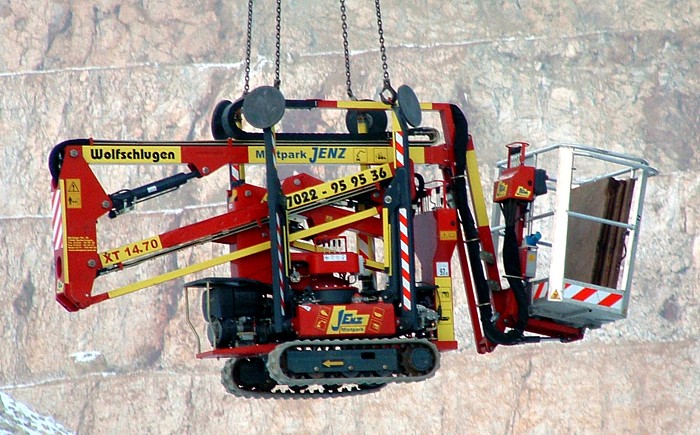

Gelenk-Teleskop-Arbeitsbühne mit Korbarm auf Raupenfahrgestell
