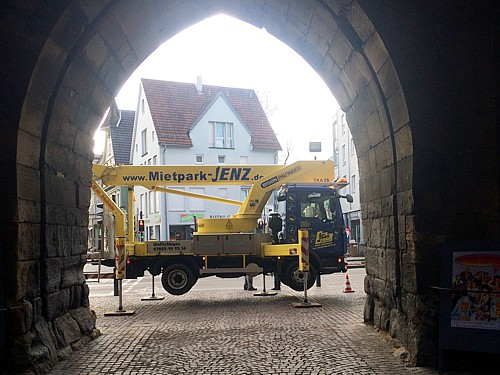

LKW-Hubarbeitsbühne Bison TKA 28

Hubarbeitsbühne Bison TKA 28

Technische Daten TKA 28
Fahrzeug

Zulässiges Gesamtgewicht
7,49 t
Gesamtbreite (B)
ca. 2,53 m
Gesamtlänge (L)
ca. 7,00 m
Radstand (R)
3,05 m


Hubarbeitsbühne
4,7 m

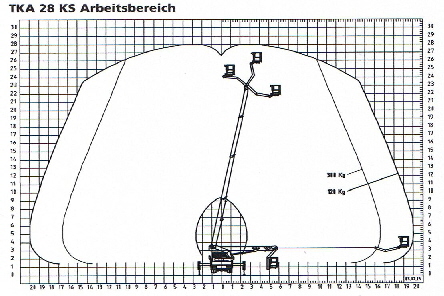

max. Arbeitshöhe
28,00 m
max. Plattformhöhe
26,00 m
Max. zulässige Korblast
300 kg
max. seitl. Reichweite bei 300 kg Korblast
(bei 90° Korbdrehen und max. Neigung 0,5°)
16,07 m
max. seitl. Reichweite bei 120 kg Korblast
(bei 90° Korbdrehen und max. Neigung 0,5°)
19,35 m
max. seitl. Reichweite bei 300 kg Korblast
(bei 45° Korbdrehen)
16,60 m
max. seitl. Reichweite bei 120 kg Korblast
(bei 45° Korbdrehen)
20,00 m
Stützweite, breite Abstützung
4,70 m
Stützweite, schmale Abstützung
2,30 m
max. Stützkraft vorn / Stütze (auf 7,5t)
62 kN
max. Stützkraft hinten / Stütze (auf 7,5t)
50 kN
max. Flächenbelastung vorn / Stütze (auf 7,5t)
137 N/cm²
max. Flächenbelastung hinten / Stütze (auf 7,5t)
111 N/cm²
max. Stützkraft vorn / Stütze (auf 10t)
68 kN
max. Stützkraft hinten / Stütze (auf 10t)
55 kN
max. Flächenbelastung vorn / Stütze (auf10t)
151 N/cm²
max. Flächenbelastung hinten / Stütze (auf 10t)
111 N/cm²

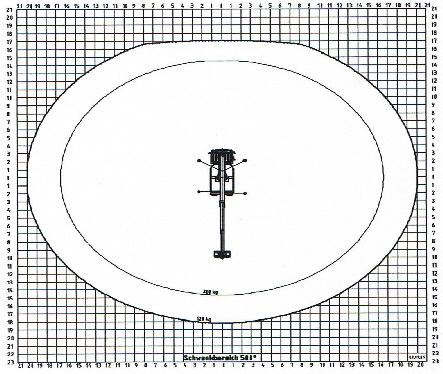

Schwenkwinkel, Drehturm
500 °
Hubwinkel, Korbarm (bei 90° Korbdrehen)
175 °
Hubwinkel, Korbarm (bei 45° Korbdrehen)
185 °
Drehwinkel, Korb
2 x 90 °
max. Personenzahl im Alu-Korb
3
max. Korbbelastung Alu-Korb
300 kg
max. Korbbelastung Baumpflegekorb
200 kg
max. Seitenkraft am Korb
400 N
Aluminium-Arbeitskorb (Standard)
820 x 1620 x 1135 mm
Baumpflegekorb
980 x 1260 x 1135 mm
zul. Neigung des Arbeitskorbes
+/- 5 °
zul. Neigung des abgestützten Fahrzeuges
3,5 °
zul. Windgeschwindigkeit
12,5 m/s
max. Arbeitsdruck
230 bar
Hydrauliköl
120 l
A-bewerteter Schallleistungspegel (geprüft nach. 2000/14 EG)
88 dB


 Die TKA 28 KS überzeugt mit unübertrefflichen Bestwerten in Kompaktheit, Wendigkeit und universeller Einsetzbarkeit sowie durch die Größe des Arbeitsbereiches. Durch den patentierten Kurbelschwenktisch in Verbindung mit 3 Teleskoparmen beträgt die Fahrzeuglänge nur 6,8 m! Ein Radstand von lediglich 3 m macht sie so wendig wie einen PKW. Die sehr serienäßige stufenlos variable Abstützung garantieren für erfolgreichste Arbeitseinsätze, selbst unter schwierigsten Einsatzbedingungen. 28 m Arbeitshöhe und 20 m seitliche Reichweite runden das perfekte Bild ab  BISON PALFINGER setzt mit der TKA 28 KS neue Maßstäbe in dieser Klasse.
